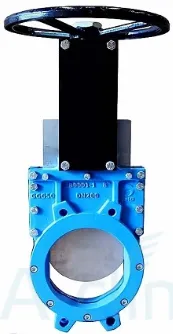

Корпус задвижки изготавливается из чугуна, запорная часть - из нержавеющей стали. Материалы высокого качества обеспечивают конструкции прочность, надежность, устойчивость к коррозии. Затвор AB(SP)-011-01-0050-PN10-HW-E с высоким эффектом применяется в трубопроводах, по которым перекачиваются жидкости с содержанием твердых частиц (до 5 процентов). Специалисты рекомендуют устанавливать это запорно-регулирующее устройство после фильтра. Задвижка AB(SP)-011-01-0050-PN10-HW-E подвергается на предприятиях компании-изготовителя СМО тщательной проверке. На прочность испытываются давлением воды и корпус, и уплотнения. На все эти испытания имеются сертификаты, которые покупатель при желании может получить. Изделие соответствует европейским стандартам качества и безопасности.

Основные конструктивные особенности:

выдвижной шток;

хорошая пропускная способность;

действие в двух направлениях;

корпус - из чугуна, запорная часть - из нержавеющей стали;

возможно использовать разнообразные материалы для уплотнения;

управление - ручное, посредством штурвала;

уплотнение штока - EPDM;

монтаж - между фланцами.

Технические характеристики:

диаметр - 50 мм;
рабочая температура - от -10 до +120 градусов;
давление - 10 бар;
строительная длина - 40 мм;
строительная высота - 410 мм.

Области применения:

пищевая промышленность;

насосные станции;

обработка сточных вод;

химические предприятия.

Страна: Испания;
Диаметр: DN50;
Длина: 40 мм;
Высота: 410 мм;
Рабочее давление: PN10;
Тип штока: выдвижной;
Тип: однонаправленный, межфланцевый;
Материал корпуса: нержавеющая сталь;
Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
Материал ножа: нержавеющая сталь AISI 304;
Материал штока: нержавеющая сталь;
Пропусканная способность: высокая;
Температура: от -10 до 120°C;
Класс герметичности: А;
Тип управления: штурвал;
Материал уплотнения штока: EPDM;
Направление потока среды: двустороннее.

Компоненты шиберных задвижек CMO AB-01-HW-E DN50

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - GGG50;
4. Сальник - CF8M;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
