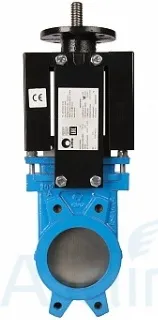

Шиберная задвижка гильотинного типа A(SP)-031-01-0065-PN10-ISO-М, являясь надежным и эффективным запорно-регулирующим устройством, находит широкое применение в разных сферах производства. Она с успехом используется на многих трубопроводных системах разного назначения, в том числе тех, по которым транспортируются загрязненные вещества. Нож, которым оснащены задвижки, имеет способность разрушать твердые элементы.

Основные особенности:

запирающий механизм выполнен из стали нержавеющей, корпус - из стали;

прочная и надежная конструкция; высокий уровень герметичности (класс А); выдвижной шток; действие - одностороннее; высокая производительность; управление - автоматическое, к ISO-фланцу подключается электропривод;

нож защищен от повреждений обратным рабочим потоком;

уплотнение штока - металл/металл;

вокруг уплотнений не скапливается грязь;

разнообразие уплотнительных материалов;

облегченное техническое обслуживание (колпак защиты снимается отдельно от маховика);

монтаж - между фланцами.

Технические характеристики:

диаметр 65 мм;
температура рабочей среды от -10 до +120 градусов;
давление предельно допустимое 10 бар;
строительная длина 40 мм.

Сферы применения:

производство бумаги и целлюлозы;

горнодобывающая промышленность;

пищевая отрасль;

подготовка сточных вод;

предприятия химии;

транспортировка (самотеком) сыпучих веществ;

элеваторы.

Страна: Испания;
Диаметр: DN65;
Длина: 40 мм;
Рабочее давление: PN10;
Тип штока: выдвижной;
Тип: однонаправленный, межфланцевый;
Материал корпуса: сталь (1.0402);
Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
Материал ножа: нержавеющая сталь AISI 304;
Материал штока: нержавеющая сталь;
Пропусканная способность: высокая;
Температура: от -10 до 120°C;
Класс герметичности: А;
Тип управления: ISO фланец;
Материал уплотнения штока: EPDM;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO A-03-ISO-M DN65

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - RCH1000;
4. Сальник - GGG50;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
