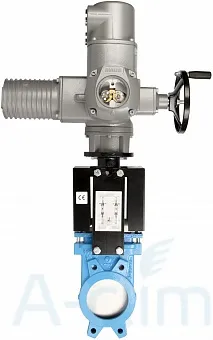

Задвижка шиберная CМО А(SP)-011-01-0125-PN10-AUMA-Е

Шиберная задвижка А(SP)-011-01-0125-PN10-AUMA-Е - это надежное, проверенное временем устройство, предназначенное для работы с жидкостями, содержащими до 5 процентов твердых примесей, а также с сухими веществами, которые транспортируются самотеком.

Основные конструктивные особенности:

1. действует в одном направлении;
2. нож не подвергается деформации, если возникает обратное движение потока (внутренние направляющие удерживают до 30 процентов максимального давления);
3. выдвижной шток;
4. отличная производительность;
5. для уплотнений можно использовать разнообразные материалы;
6. автоматическое управление посредством электропривода AUMA SA 380 вольт;
7. корпус - из чугуна, запорная часть - из нержавеющей стали высокой марки;
8. уплотнение штока - EPDM;
9. монтаж между фланцами;
10. защитный колпак штока легко снимается без снятия маховика (это облегчает техническое обслуживание);
11. внутренняя конструкция не дает скапливаться загрязнениям в районе уплотнений.

Технические характеристики:

1. диаметр - 125 мм;
2. максимальная температура - 90 градусов;
3. давление - 10 бар.

Области применения:

• целлюлозно-бумажная и горнодобывающая промышленность;
• пищевое и химическое производство;
• обработка сточных вод;
• элеваторы;
• транспорт твердых сыпучих материалов.

• Страна: Испания;
• Диаметр: DN125;
• Рабочее давление: PN10;
• Тип: однонаправленный, межфланцевый;
• Тип штока: выдвижной;
• Материал корпуса: чугун GG25;
• Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
• Материал ножа: нержавеющая сталь AISI 304;
• Материал штока: нержавеющая сталь;
• Пропускная способность: высокая;
• Температура: до 90°C;
• Класс герметичности: А;
• Тип управления: электропривод AUMA;
• Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO A-01-AUMA-E DN125

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - RCH1000;
4. Сальник - GGG50;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.

Общая информация о шиберных задвижках CMO серии A.pdf

Описание конструктивных элементов.pdf

Аксессуары и удлинители для шиберных задвижек CMO серии A.pdf
