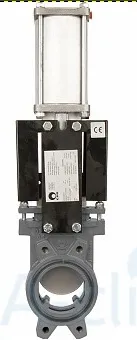

Задвижка шиберная CМО А(SP)-011-01-0250-PN8-D/A-M
Шиберная задвижка А(SP)-011-01-0250-PN8-D/A-M - это надежное, проверенное временем устройство, предназначенное для работы с жидкостями, содержащими до 5 процентов твердых примесей, а также с сухими веществами, которые транспортируются самотеком.
Основные конструктивные особенности:
- действует в одном направлении;
- нож не подвергается деформации, если возникает обратное движение потока (внутренние направляющие удерживают до 30 процентов максимального давления);
- выдвижной шток;
- отличная производительность;
- для уплотнений можно использовать разнообразные материалы;
- автоматическое управление посредством пневмопривода;
- корпус - из чугуна, запорная часть - из нержавеющей стали высокой марки;
- уплотнение штока - металл/металл;
- монтаж между фланцами;
- защитный колпак штока легко снимается без снятия маховика (это облегчает техническое обслуживание);
- внутренняя конструкция не дает скапливаться загрязнениям в районе уплотнений.
Технические характеристики:
- диаметр - 250 мм;
- рабочая температура - от -10 до +120 градусов;
- давление - 8 бар;
- строительная длина - 70 мм;
- строительная высота - 1036 мм.
Области применения:
- целлюлозно-бумажная и горнодобывающая промышленность;
- пищевое и химическое производство;
- обработка сточных вод;
- элеваторы;
- транспорт твердых сыпучих материалов.
- Страна: Испания;
- Диаметр: DN250;
- Длина: 70;
- Высота: 1036;
- Рабочее давление: PN8;
- Тип: однонаправленный, межфланцевый;
- Тип штока: выдвижной;
- Материал уплотнения штока: EPDM;
- Материал корпуса: чугун GG25;
- Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
- Материал ножа: нержавеющая сталь AISI 304;
- Материал штока: нержавеющая сталь;
- Пропускная способность: высокая;
- Температура: до 90°C;
- Класс герметичности: А;
- Тип управления: пневмопривод;
- Направление потока среды: одностороннее.
Компоненты шиберных задвижек CMO A-01-D/A-M DN250
1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - RCH1000;
4. Сальник - GGG50;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
