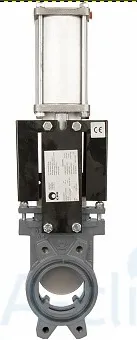

Шиберная задвижка А(SP)-011-01-0450-PN3-D/A-M - это надежное, проверенное временем устройство, предназначенное для работы с жидкостями, содержащими до 5 процентов твердых примесей, а также с сухими веществами, которые транспортируются самотеком.

Основные конструктивные особенности:

действует в одном направлении;

нож не подвергается деформации, если возникает обратное движение потока (внутренние направляющие удерживают до 30 процентов максимального давления);

выдвижной шток;

отличная производительность;

для уплотнений можно использовать разнообразные материалы;

автоматическое управление посредством пневмопривода;

корпус - из чугуна, запорная часть - из нержавеющей стали высокой марки;

уплотнение штока - металл/металл;

монтаж между фланцами;

защитный колпак штока легко снимается без снятия маховика (это облегчает техническое обслуживание);

внутренняя конструкция не дает скапливаться загрязнениям в районе уплотнений.

Технические характеристики:

диаметр - 450 мм;
рабочая температура - от -10 до +120 градусов;
давление - 3 бар;
строительная длина - 106 мм;
строительная высота - 1676 мм.

Области применения:

целлюлозно-бумажная и горнодобывающая промышленность;
пищевое и химическое производство;
обработка сточных вод;
элеваторы;
транспорт твердых сыпучих материалов

Страна: Испания;
Диаметр: DN450;
Длина: 106;
Высота: 1676;
Рабочее давление: PN3;
Тип: однонаправленный, межфланцевый;
Тип штока: выдвижной;
Материал уплотнения штока: EPDM;
Материал корпуса: чугун GG25;
Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
Материал ножа: нержавеющая сталь AISI 304;
Материал штока: нержавеющая сталь;
Пропускная способность: высокая;
Температура: до 90°C;
Класс герметичности: А;
Тип управления: пневмопривод;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO A-01-D/A-M DN450

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - RCH1000;
4. Сальник - GGG50;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
