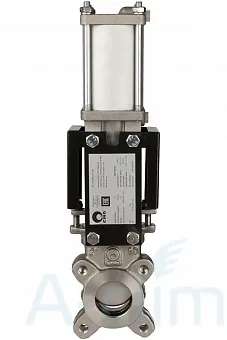

Задвижка шиберная CМО А(SP)-021-02-0200-PN8-D/A-E

Шиберная задвижка А(SP)-021-02-0200-PN8-D/A-E - это надежное, проверенное временем устройство, предназначенное для работы с жидкостями, содержащими до 5 процентов твердых примесей, а также с сухими веществами, которые транспортируются самотеком.

Основные конструктивные особенности:

• действует в одном направлении;
• нож не подвергается деформации, если возникает обратное движение потока (внутренние направляющие удерживают до 30 процентов максимального давления);
• выдвижной шток;
• отличная производительность;
• для уплотнений можно использовать разнообразные материалы;
• автоматическое управление посредством пневмопривода;
• корпус и запорная часть - из нержавеющей стали высокой марки;
• уплотнение штока - EPDM;
• монтаж между фланцами;
• защитный колпак штока легко снимается без снятия маховика (это облегчает техническое обслуживание);
• внутренняя конструкция не дает скапливаться загрязнениям в районе уплотнений.

Технические характеристики:

1. диаметр - 200 мм;
2. рабочая температура - от -10 до +120 градусов;
3. давление - 8 бар;
4. строительная длина - 60 мм;
5. строительная высота - 874 мм.

Области применения:

1. целлюлозно-бумажная и горнодобывающая промышленность;
2. пищевое и химическое производство;
3. обработка сточных вод;
4. элеваторы;
5. транспорт твердых сыпучих материалов.

• Страна: Испания;
• Диаметр: DN200;
• Длина: 60 мм;
• Высота: 874 мм;
• Рабочее давление: PN8;
• Тип штока: выдвижной;
• Тип: однонаправленный, межфланцевый;
• Материал корпуса: Нерж. Сталь (1.4408);
• Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
• Материал ножа: Нерж. Сталь (1.4401);
• Материал штока: EPDM;
• Пропускная способность: высокая;
• Температура: от -10 до 120°C;
• Класс герметичности: А;
• Тип управления: Пневмопривод;
• Материал уплотнения штока: EPDM;
• Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO A-02-D/A-Е DN200

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - RCH1000;
4. Сальник - GGG50;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
