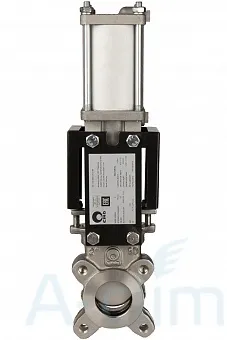

Шиберная задвижка А(SP)-021-02-0400-PN5-D/A-E - это надежное, проверенное временем устройство, предназначенное для работы с жидкостями, содержащими до 5 процентов твердых примесей, а также с сухими веществами, которые транспортируются самотеком.

Основные конструктивные особенности:

действует в одном направлении;

нож не подвергается деформации, если возникает обратное движение потока (внутренние направляющие удерживают до 30 процентов максимального давления);

выдвижной шток;

отличная производительность;

для уплотнений можно использовать разнообразные материалы;

автоматическое управление посредством пневмопривода;

корпус и запорная часть - из нержавеющей стали высокой марки;

уплотнение штока - EPDM;

монтаж между фланцами;

защитный колпак штока легко снимается без снятия маховика (это облегчает техническое обслуживание);

внутренняя конструкция не дает скапливаться загрязнениям в районе уплотнений.

Технические характеристики:

диаметр - 400 мм;
рабочая температура - от -10 до +120 градусов;
давление - 5 бар;
строительная длина - 100 мм;
строительная высота - 1530 мм.

Области применения:

целлюлозно-бумажная и горнодобывающая промышленность;

пищевое и химическое производство;

обработка сточных вод;

элеваторы;

транспорт твердых сыпучих материалов.

Страна: Испания;
Диаметр: DN400;
Длина: 100 мм;
Высота: 1530 мм;
Рабочее давление: PN5;
Тип штока: выдвижной;
Тип: однонаправленный, межфланцевый;
Материал корпуса: Нерж. Сталь (1.4408);
Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
Материал ножа: Нерж. Сталь (1.4401);
Материал штока: EPDM;
Пропускная способность: высокая;
Температура: от -10 до 120°C;
Класс герметичности: А;
Тип управления: Пневмопривод;
Материал уплотнения штока: EPDM;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO A-02-D/A-Е DN400

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - RCH1000;
4. Сальник - GGG50;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
