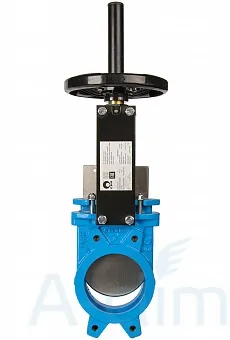

Шиберная задвижка А(SP)-031-01-0080-PN10-HW-E - это надежное, проверенное временем устройство, предназначенное для работы с жидкостями, содержащими до 5 процентов твердых примесей, а также с сухими веществами, которые транспортируются самотеком.

Основные конструктивные особенности:

действует в одном направлении;

нож не подвергается деформации, если возникает обратное движение потока (внутренние направляющие удерживают до 30 процентов максимального давления);

выдвижной шток;

отличная производительность;

для уплотнений можно использовать разнообразные материалы;

ручное управление посредством штурвала;

корпус и запорная часть - из нержавеющей стали высокой марки;

уплотнение штока - EPDM;

межфланцевый монтаж;

защитный колпак штока легко снимается без снятия маховика (это облегчает техническое обслуживание);

внутренняя конструкция не дает скапливаться загрязнениям в районе уплотнений.

Технические характеристики:

диаметр - 80 мм;
рабочая температура - от -10 до +120 градусов;
давление - 10 бар;
строительная длина - 50 мм;
строительная высота - 463 мм.

Области применения:

целлюлозно-бумажная промышленность;

горнодобывающая промышленность;

обработка сточных вод;

химические заводы;

предприятия по производству продуктов;

элеваторы;

предприятия по транспортировке твердых сыпучих материалов.

Страна: Испания;
Диаметр: DN80;
Длина: 50 мм;
Высота: 463 мм;
Рабочее давление: PN10;
Тип штока: выдвижной;
Тип: однонаправленный, межфланцевый;
Материал корпуса: сталь (1.0402);
Покрытие крана: антикоррозийное эпоксидное (цвет RAL 5015);
Материал ножа: нержавеющая сталь (1.4308);
Материал штока: нержавеющая сталь;
Пропусканная способность: высокая;
Температура: от -10 до 120°C;
Класс герметичности: А;
Тип управления: штурвал;
Материал уплотнения штока: EPDM;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO A-03-HW-E DN80

1. Корпус - GG25;
2. Нож - AISI304;
3. Направляющая ножа - RCH1000;
4. Сальник - GGG50;
5. Набивка сальника - синт. + ПТФЭ;
6. Прокладка - ЭПДМ;
7. Опорные пластины - S275JR;
8. Кольцо - AISI316;
9. Уплотнение - ЭПДМ;
10. Шток - AISI303;
11. Траверса - сталь;
12. Гайка штока - бронза;
13. Контргайка - ST44.2 + цинк;
14. Маховик - чугун с шаровидным графитом;
15. Гайка - сталь;
16. Колпак - сталь;
17. Верхняя заглушка - пластмасса.
