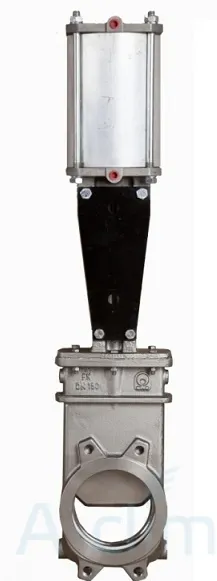

Шиберные задвижки (затворы) FK DN100, выпускаемые испанской компанией СМО,- это запорно-регулирующие устройства гильотинного типа, которые отличаются высокой эффективностью и надежностью и имеют широкое применение.

Основные конструктивные особенности:

цельный литой корпус, изготовленный из чугуна или стали;

внутри корпуса - опорные направляющие, по которым легко скользит нож во время работы;

нож и шток из нержавеющей стали;

одностороннее действие;

высокая герметичность;

высокая пропускная способность;

два отверстия для очистки в нижней части корпуса;

конструкция корпуса не позволяет скапливаться твердым частицам около уплотнений;

уплотнения - ЭПДМ, ПТФЭ, витон, силикон, нитрил;

выдвижной или невыдвижной шток;

автоматическое или ручное управление.

Назначение

Задвижки FK DN100 предназначены в первую очередь для использования в трубопроводах, транспортирующих сухие материалы (к примеру, вещества в виде порошков и гранул). Кроме того, эти затворы ввиду их полной внешней герметичности можно применять для работы с токсичными и опасными веществами.Также они успешно эксплуатируются на трубопроводах, по которым самотеком подаются сухие твердые материалы.

Основные области применения:

горнодобывающая промышленность;

химическое производство;

пищевые предприятия;

установки осушки;

элеваторы.

Технические характеристики:

диаметр - 100 мм;
давление - 3 бар;
межфланцевое соединение;
выдвижной или невыдвижной шток;
автоматическое или ручное управление.

Задвижки FK DN100 проходят на заводах-изготовителях тщательную проверку на прочность и эффективность. Производитель гарантирует, что они будут стабильно работать на протяжении долгого срока.

Страна: Испания;
Диаметр: DN100;
Рабочее давление: PN3;
Тип: межфланцевый;
Материал ножа: нержавеющая сталь;
Материал штока: нержавеющая сталь;
Пропускная способность: высокая;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO FK

1. Корпус - GG25, CG8M;
2. Нож - AISI304, AISI316;
3. Крышка - GG25, CF8M;
4. Седловое уплотнение - картон;
5. Гильза - нейлон;
6. Стопорное кольцо - AISI304, AISI316;
7. Внутреннее тороидальное уплотнение - нитрил;
8. Внешнее тороидальное уплотнение - нитрил;
9. Седло - RCH1000;
10. Стопор ножа - F-111 + бронза;
11. Опорная пластина - S275JR;
12. Болт - цинк 5.6, A-2;
13. Кольцо - цинк ST, A-2;
14. Гайка - цинк 5.6, A-2;
15. Болт - цинк 5.6, A-4;
16. Кольцо - цинк ST, A-4;
17. Гайка - цинк 5.6, A-4. 18. Заглушка нарезная - A-2, A-4;
19. Уплотнение - ЭПДМ;
20. Кольцо - AISI316.
