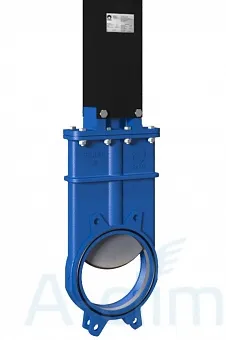

Шиберная задвижка СМО К(SP)-011-01-0600-PN3
Шиберная задвижка СМО К(SP)-011-01-0600-PN3 гильотинного типа, отличаясь надежностью и эффективностью, успешно применяется в трубопроводных системах для регулирования рабочего потока.
Рабочей средой могут быть:
- жидкости, содержащие твердые примеси в объеме не более 5 процентов;
- сухие твердые материалы, транспортируемые самотеком;
- агрессивные вещества.
При работе с твердыми веществами задвижка устанавливается в таком положении, чтобы стрелка на корпусе указывала в обратную от направления потока сторону. Устройство может размещаться вне колодцев - под землей или под водой. Затвор оснащен колпаком, который защищает шток от пыли и грязи, а также применяется для его смазки. Материалы, из которых изготавливается задвижка, обеспечивают конструкции высокую прочность и устойчивость к коррозии.
Основные технические особенности нержавеющей задвижки СМО К(SP)-011-01-0600-PN3:
- работает в одном направлении;
- с выдвижным штоком;
- имеет высокую пропускную способность при незначительных перепадах давления;
- корпус - чугунный, запорный элемент - из стали нержавеющей;
- есть возможность использовать разнообразные материалы для уплотнения;
- управление - автоматическое (ISO-фланец);
- соединение - межфланцевое.
Технические характеристики:
- максимальная температура - 90 градусов;
- давление - 3 бар;
- диаметр - 600 мм;
- строительная длина - 110 мм.
Области применения:
- целлюлозно-бумажная промышленность;
- химические заводы;
- пищевые предприятия;
- горное дело;
- очистка сточных вод;
- транспорт сыпучих материалов;
- элеваторы.
- Страна: Испания;
- Диаметр: DN600;
- Длина: 110 мм;
- Рабочее давление: PN3;
- Тип штока: выдвижной;
- Тип: межфланцевый;
- Материал корпуса: чугун;
- Материал ножа: нержавеющая сталь AISI 304;
- Материал штока: чугун;
- Пропускная способность: высокая;
- Температура: до 90°C;
- Тип управления: ISO-фланец;
- Направление потока среды: одностороннее.
Компоненты шиберных задвижек CMO K-01-ISO-E DN600
1. Корпус - GG25;
2. Нож - AISI304;
3. Заглушка - GG25;
4. Седловая прокладка - картон;
5. Гильза - нейлон;
6. Верхняя шайба - AISI304;
7. Кольцевая прокладка внутренняя - нитрил;
8. Кольцевая прокладка внешняя - нитрил;
9. Кольцевая прокладка - нитрил;
10. Седло - RCH 1000;
11. Опорная пластина - S275JR;
12. Болт - цинк 5.6;
13. Шайба - цинк 5.6;
14. Гайка - цинк 5.6;
15. Болт - цинк 5.6;
16. Шайба - цинк 5.6;
17. Гайка - цинк 5.6;
18. Уплотнение - ЭПДМ;
19. Кольцо - AISI316.
