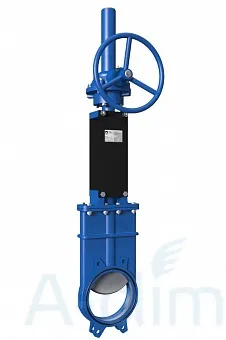

Шиберная задвижка СМО К(SP)-011-01-0100-PN10, отличаясь надежностью и эффективностью, успешно применяется в трубопроводных системах для регулирования рабочего потока.

Рабочей средой могут быть:

жидкости, содержащие твердые примеси в объеме не более 5 процентов;

сухие твердые материалы, транспортируемые самотеком;

агрессивные вещества.

При работе с твердыми веществами задвижка устанавливается в таком положении, чтобы стрелка на корпусе указывала в обратную от направления потока сторону. Устройство может размещаться вне колодцев - под землей или под водой. Затвор оснащен колпаком, который защищает шток от пыли и грязи, а также применяется для его смазки. Материалы, из которых изготавливается задвижка, обеспечивают конструкции высокую прочность и устойчивость к коррозии.

Основные технические особенности задвижки СМО К(SP)-011-01-0100-PN10:

работает в одном направлении;
с выдвижным штоком;
имеет высокую пропускную способность при незначительных перепадах давления;
корпус - чугунный, запорный элемент - из стали нержавеющей;
есть возможность использовать разнообразные материалы для уплотнения;
управление - ручное (редуктор);
соединение - межфланцевое.

Технические характеристики:

максимальная температура - 90 градусов;
давление -10 бар;
диаметр - 100 мм;
строительная длина - 50 мм;
строительная высота - 750 мм.

Области применения:

целлюлозно-бумажная промышленность;

химические заводы;

пищевые предприятия;

горное дело;

очистка сточных вод;

транспорт сыпучих материалов;

элеваторы.

Страна: Испания;
Диаметр: DN100;
Длина: 50 мм;
Высота: 750 мм;
Рабочее давление: PN10;
Тип штока: выдвижной;
Тип: межфланцевый;
Материал корпуса: чугун;
Материал ножа: нержавеющая сталь AISI 304;
Материал запирающего элемента: нержавеющая сталь;
Пропускная способность: высокая;
Температура: до 90°C;
Тип управления: редуктор;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO K-01-R-E DN50

1. Корпус - GG25;
2. Нож - AISI304;
3. Заглушка - GG25;
4. Седловая прокладка - картон;
5. Гильза - нейлон;
6. Верхняя шайба - AISI304;
7. Кольцевая прокладка внутренняя - нитрил;
8. Кольцевая прокладка внешняя - нитрил;
9. Кольцевая прокладка - нитрил;
10. Седло - RCH 1000;
11. Опорная пластина - S275JR;
12. Болт - цинк 5.6;
13. Шайба - цинк 5.6;
14. Гайка - цинк 5.6;
15. Болт - цинк 5.6;
16. Шайба - цинк 5.6;
17. Гайка - цинк 5.6;
18. Уплотнение - ЭПДМ;
19. Кольцо - AISI316.
