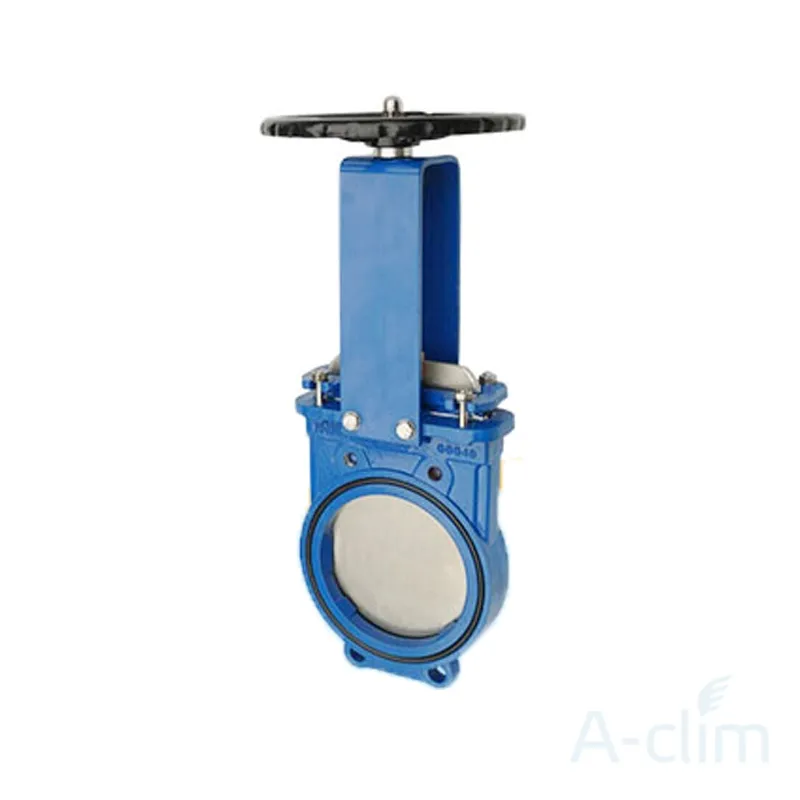

Шиберные задвижки СМО TD DN250 относятся к запорно-регулирующей арматуре гильотинного типа, которая является одной из самых распространенных как в России, так и за рубежом. Эти задвижки разработаны для применения в сложных эксплуатационных условиях.

Основные конструктивные особенности:

корпус состоит из двух частей (“вафельная” конструкция);

два ножа;

внутренние направляющие обеспечивают отличное скольжение ножа во время работы;

действие в одном направлении;

высокая герметичность;

высокая пропускная способность;

быстрое срабатывание (открытие/закрытие);

нож может быть с ровным седловым уплотнением или с v-образным уплотнением;

материалы изготовления корпуса - чугун, сталь нержавеющая, сталь углеродистая;

материалы изготовления ножа - нержавеющая сталь высокой марки;

уплотнения - ЭПДМ, ПТФЭ, витон, силикон, нитрил;

выдвижной или невыдвижной шток;

автоматическое (пневмопривод, электропривод, ISO-фланец) или ручное (редуктор, штурвал) управление;

монтаж - между фланцами.

Технические характеристики:

диаметр - 250 мм;
давление - 10 бар;
рабочая температура - от -10 до +120 градусов.

Области применения:

целлюлозно-бумажное производство;

очистные сооружения;

пульперы;

трубопроводы, транспортирующие легковесные отходы ( к примеру, пластик);

трубопроводы, транспортирующие жидкости со значительным содержанием легких твердых частиц (нож с v-образным седловым уплотнением); горнодобывающая промышленность;

предприятия химии;

пищевые предприятия;

системы канализации и очистки сточных вод;

электро- и теплостанции;

строительство.

Задвижки СМО TD DN250 проходят на заводах-изготовителях тщательную проверку на прочность и эффективность. Поэтому нет причин сомневаться в их надежной и долгой работе.

Страна: Испания;
Диаметр: DN250;
Рабочее давление: PN10;
Тип: вафельный;
Быстрое открытие и закрытие;
Корпус из двух частей;
Два противостоящих ножа;
Материал ножа: нержавеющая сталь;
Материал штока: нержавеющая сталь;
Пропускная способность: высокая;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO TD

1A. Корпус - GG25/A216WCB, CF8M;
1B. Контр-корпус - GG25/A216WCB, CF8M;
2. Нож - AISI304, AISI316;
3. Сальник - S275JR;
4. Опорные пластины - сталь;
5. Седловое уплотнение - ЭПДМ;
6. Армированное кольцо - CF8M;
7. Набивка сальника - Синт. + ПТФЭ;
8. Уплотнение набивки - ЭПДМ;
9. Уплотнение корпуса - картон;
10. Вилка - сталь;
11. Пневмоцилиндр - разл.;
12. Защитные ограждения - сталь.
