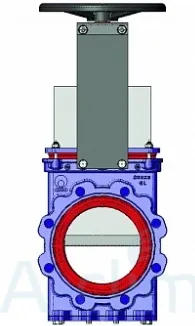

Одно из главных преимуществ этой задвижки состоит в том, что она обеспечивает полное и непрерывное движение рабочего потока - в открытом положении нет областей кавитации, а значит, не появляется и турбулентность. Еще один важный момент - защитный колпак снимается без маховика, что облегчает выполнение технических работ. Задвижка GL-011-01-0125-PN10 успешно применяется в трубопроводах, транспортирующих жидкости с содержанием твердых частиц и абразивные жидкие вещества. Корпус изготавливается из чугуна, нож - из нержавеющей стали высокого качества. Эти материалы обеспечивают изделиям прочность и устойчивость к коррозии.

Основные конструктивные особенности:

высокая пропускная способность при небольших перепадах давления;
двунаправленное действие;
невыдвижной шток;
корпус и запорный элемент - из нержавеющей стали; большой выбор материалов для уплотнения;
управление - ручное, с помощью штурвала;
уплотнение штока - Natural Rubber;
монтаж - между фланцами.

Технические характеристики:

диаметр - 125 мм;
рабочая температура - от -10 до +90 градусов;
давление - 10 бар;
строительная длина - 64 мм;
строительная высота - 474 мм.

Области применения:

горнодобывающая промышленность;
объекты энергетики;
химическое производство;
обработка сточных вод.

Страна: Испания;
Диаметр: DN125;
Длина: 64 мм;
Высота: 713 мм;
Рабочее давление: PN10;
Тип штока: выдвижной;
Тип: однонаправленный, межфланцевый;
Материал корпуса: чугун GGG50;
Материал ножа: нержавеющая сталь AISI 304;
Материал штока: нержавеющая сталь;
Температура: от -10 до 90°C;
Класс герметичности: А;
Тип управления: штурвал;
Материал уплотнения штока: натуральный каучук;
Направление потока среды: двухстороннее.

Компоненты шиберных задвижек CMO GL-01-HW-NR DN125

1. Корпус - GGG50;
2. Нож - AISI304;
3. Сальник - сталь;
4. Уплотнение набивки - натуральный каучук;
5. Набивка сальника - промасленная лента;
6. Заглушка (опция) - А-2;
7. Втулка - натуральный каучук;
8. Опорные пластины - сталь;
9. Шток - AISI303;
10. Траверса - GGG50;
11. Гайка штока - бронза;
12. Маховик - GGG50;
13. Стопорная гайка - сталь;
14. Гайка колпака - цинк 5.6;
15. Колпак - сталь;
16. Защитная заглушка - пластмасса;
17. Смазочное устройство (опция) - сталь.
