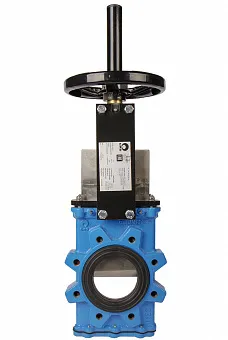

Шиберная задвижка GL-011-01-0200-PN10 СMO
Шиберная задвижка GL-011-01-0200-PN10 отличается:
- эффективной работой;
- прочной конструкцией;
- надежностью;
- долгим сроком службы.
Одно из главных преимуществ этой задвижки состоит в том, что она обеспечивает полное и непрерывное движение рабочего потока - в открытом положении нет областей кавитации, а значит, не появляется и турбулентность. Еще один важный момент - защитный колпак снимается без маховика, что облегчает выполнение технических работ. Задвижка GL-011-01-0200-PN10 успешно применяется в трубопроводах, транспортирующих жидкости с содержанием твердых частиц и абразивные жидкие вещества. Корпус изготавливается из чугуна, нож - из нержавеющей стали высокого качества Эти материалы обеспечивают изделию прочность и устойчивость к коррозии.
Основные конструктивные особенности:
- высокая пропускная способность при небольших перепадах давления;
- двунаправленное действие;
- выдвижной шток;
- корпус и запорный элемент - из нержавеющей стали;
- большой выбор материалов для уплотнения;
- управление - ручное, с помощью штурвала;
- уплотнение штока - Natural Rubber;
- монтаж - между фланцами.
Технические характеристики шиберной задвижки GL-011-01-0200-РN10:
- диаметр - 200 мм;
- рабочая температура - от -10 до +90 градусов;
- давление - 10 бар;
- строительная длина - 76 мм;
- строительная высота - 957 мм.
Области применения:
- горнодобывающая промышленность;
- объекты энергетики;
- химическое производство;
- обработка сточных вод.
- Страна: Испания;
- Диаметр: DN200
- Длина: 76 мм;
- Высота: 957 мм;
- Рабочее давление: PN10;
- Тип штока: выдвижной;
- Тип: однонаправленный, межфланцевый;
- Материал корпуса: чугун GGG50;
- Материал ножа: нержавеющая сталь AISI 304;
- Материал штока: нержавеющая сталь;
- Температура: от -10 до 90°C;
- Класс герметичности: А;
- Тип управления: штурвал;
- Материал уплотнения штока: натуральный каучук;
- Направление потока среды: двухстороннее.
Компоненты шиберных задвижек CMO GL-01-HW-NR DN200
1. Корпус - GGG50;
2. Нож - AISI304;
3. Сальник - сталь;
4. Уплотнение набивки - натуральный каучук;
5. Набивка сальника - промасленная лента;
6. Заглушка (опция) - А-2;
7. Втулка - натуральный каучук;
8. Опорные пластины - сталь;
9. Шток - AISI303;
10. Траверса - GGG50;
11. Гайка штока - бронза;
12. Маховик - GGG50;
13. Стопорная гайка - сталь;
14. Гайка колпака - цинк 5.6;
15. Колпак - сталь;
16. Защитная заглушка - пластмасса;
17. Смазочное устройство (опция) - сталь.
