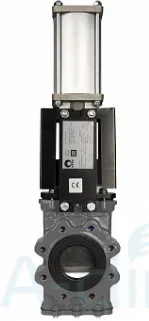

Шиберная задвижка GL-02-400-PN10-ISO-NR CMO

Задвижка GL-02-400-PN10-ISO-NR отличается:

• эффективной работой;
• прочной конструкцией;
• надежностью;
• долгим сроком службы.

Одно из главных преимуществ этой задвижки состоит в том, что она обеспечивает полное и непрерывное движение рабочего потока - в открытом положении нет областей кавитации, а значит, не появляется и турбулентность. Еще один важный момент - защитный колпак снимается без маховика, что облегчает выполнение технических работ. Задвижка GL-02-400-PN10-ISO-NR успешно применяется в трубопроводах, транспортирующих жидкости с содержанием твердых частиц и абразивные жидкие вещества. Материал изготовления - нержавеющая сталь высокого качества - обеспечивает изделию прочность и устойчивость к коррозии.

Основные конструктивные особенности:

• высокая пропускная способность при небольших перепадах давления;
• двунаправленное действие;
• выдвижной шток;
• корпус и запорный элемент - из нержавеющей стали;
• большой выбор материалов для уплотнения;
• управление - автоматическое, к ISO-фланцу присоединяется электропривод;
• уплотнение штока - Natural Rubber;
• монтаж - между фланцами.

Технические характеристики:

• диаметр - 400 мм;
• рабочая температура - от -10 до +90 градусов;
• давление - 10 бар;
• строительная длина - 96 мм.

Области применения:

1. горнодобывающая промышленность;
2. объекты энергетики;
3. химическое производство;
4. обработка сточных вод.

• Страна: Испания;
• Диаметр: DN400;
• Длина: 96 мм;
• Рабочее давление: PN10;
• Тип штока: выдвижной;
• Тип: однонаправленный, межфланцевый;
• Материал корпуса: нержавеющая сталь;
• Материал ножа: нержавеющая сталь AISI 304;
• Материал штока: нержавеющая сталь;
• Температура: от -10 до 90°C;
• Класс герметичности: А;
• Тип управления: ISO-фланец;
• Материал уплотнения штока: натуральный каучук;
• Направление потока среды: двухстороннее.

Компоненты шиберных задвижек CMO GL-02-ISO-NR DN400

1. Корпус - CF8M;
2. Нож - AISI316;
3. Сальник - AISI316;
4. Уплотнение набивки - натуральный каучук;
5. Набивка сальника - промасленная лента;
6. Заглушка (опция) - А-4;
7. Втулка - натуральный каучук;
8. Опорные пластины - сталь;
9. Шток - AISI303;
10. Траверса - GGG50;
11. Гайка штока - бронза;
12. Маховик - GGG50;
13. Стопорная гайка - сталь;
14. Гайка колпака - цинк 5.6;
15. Колпак - сталь;
16. Защитная заглушка - пластмасса;
17. Смазочное устройство (опция) - сталь.
