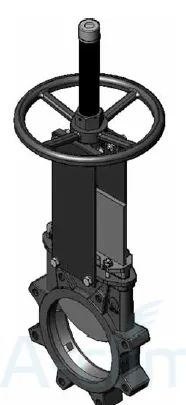

Шиберные задвижки гильотинного типа СМО Т DN80 (серия Т-Tappi), обладая высокими эксплуатационными характеристиками, получили широкое распространение во многих странах и на многих объектах. Эти эффективные устройства соответствующие стандартам MSS-SP-81 и TAPPI TIS 405-8, используются: для регулирования рабочего потока - жидких веществ, содержащих твердые примеси в объеме до 6 процентов; в трубопроводах, по которым подаются самотеком сухие твердые материалы.

Конструктивные особенности:

одностороннее действие, тип ”LUG”;

высокая производительность;

выдвижной или невыдвижной шток;

цельный, литой корпус, выполненный из чугуна или из стали;

нож и шток - из высококачественной нержавеющей стали;

большой выбор материалов для уплотнений и набивки сальника;

управление - автоматическое (пневмопривод, электропривод, ISO-фланец) или ручное (штурвал, редуктор);

уплотнение - ЭПДМ, ПТФЭ, витон, силикон, нитрил.

Задвижки применяются в следующих производствах: бумага и целлюлоза; химия; установки экстракционные; пищевые продукты; горнодобывающие предприятия; подготовка воды.

Технические характеристики:

диаметр - 80 мм;
рабочее давление - 10 бар;
соединение - межфланцевое.

Замечание по монтажу

Когда задвижки СМО Т DN80 используются на трубопроводах, подающих самотеком сухие твердые материалы, то их надо устанавливать таким образом, чтобы стрелка на корпусе указывала в противоположную от рабочего потока сторону.

Страна: Испания;
Диаметр: DN80;
Рабочее давление: PN10;
Тип: межфланцевый;
Материал ножа: нержавеющая сталь;
Материал штока: нержавеющая сталь;
Пропускная способность: высокая;
Направление потока среды: одностороннее.

Компоненты шиберных задвижек CMO T

1. Корпус - A216WCB, CG8M;
2. Нож - AISI304, AISI316;
3. Сальник - CF8M;
4. Опорные пластины - сталь;
5. Седловое уплотнение - ЭПДМ;
6. Кольцо - AISI316;
7. Шток - AISI303;
8. Траверса - GGG50;
9. Маховик - GGG50;
10. Гайка штока - бронза;
11. Стопорная гайка - сталь;
12. Уплотнение набивки - ЭПДМ;
13. Набивка сальника - Синт. + ПТФЭ;
14. Гайка колпака - Цинк 5.6;
15. Колпак - сталь;
16. Защитная заглушка - пластмасса;
17. Направляющие ножа - RCH1000.
